Dylatacje w posadzce przemysłowej – kiedy można je przykryć, a kiedy trzeba je odtworzyć?
Dylatacja nie jest uszkodzeniem posadzki. Jest celowo zaprojektowanym miejscem jej pracy
Podczas modernizacji starej hali często pojawia się pokusa, aby szczeliny widoczne w betonowej posadzce po prostu zaszpachlować, wyrównać i przykryć nową nawierzchnią.
Czasami jest to możliwe. Czasami jednak takie postępowanie kończy się pęknięciem dokładnie w tym samym miejscu – tylko tym razem już na nowej żywicy, gresie lub innej warstwie wykończeniowej.
Problem wynika z podstawowego nieporozumienia:
DYLATACJA TO NIE TO SAMO CO PĘKNIĘCIE.
Pęknięcie jest najczęściej skutkiem pracy lub uszkodzenia konstrukcji. Dylatacja jest natomiast celowo wykonanym miejscem, które ma umożliwiać kontrolowaną pracę posadzki lub konstrukcji.
Dlatego przed modernizacją nie należy pytać wyłącznie:
„Czym wypełnić szczelinę?”
Najpierw trzeba ustalić:
DLACZEGO TA SZCZELINA TAM JEST I CZY NADAL MUSI PRACOWAĆ?
Beton nie jest materiałem całkowicie nieruchomym.
Podczas dojrzewania występuje jego skurcz. Później na konstrukcję oddziałują również między innymi zmiany temperatury, wilgotności, obciążenia oraz praca samego budynku.
Jeżeli powstających naprężeń nie można odpowiednio kontrolować, beton może pękać w przypadkowych miejscach.
Jednym ze sposobów kontrolowania tego zjawiska są właśnie odpowiednio zaprojektowane szczeliny.
W przypadku dylatacji skurczowych wykonuje się nacięcia, które mają sprawić, aby powstające podczas skurczu pęknięcie pojawiło się w przewidzianym miejscu, zamiast przebiegać przypadkowo przez płytę.
Dlatego sama obecność dylatacji nie oznacza wady posadzki.
To rozróżnienie jest kluczowe podczas remontu.
Pęknięcie
Powstało nieplanowanie.
Może być związane między innymi z:
Przed naprawą trzeba więc odpowiedzieć:
dlaczego beton pękł i czy rysa nadal pracuje?
Dylatacja
Jej obecność jest zaplanowana.
Nie należy więc automatycznie traktować jej jak ubytku, który trzeba wypełnić na sztywno.
To szczególnie ważne przy modernizacji starego obiektu.
Jeżeli wykonawca zobaczy szczelinę i bez ustalenia jej funkcji potraktuje ją jak zwykłą rysę, może usunąć element, który miał umożliwiać konstrukcji kontrolowany ruch.
3. Nie wszystkie dylatacje pełnią tę samą funkcjęSamo określenie „dylatacja” również jest zbyt ogólne.
W posadzkach i konstrukcjach można spotkać między innymi szczeliny:
Pełnią one różne funkcje. Źródła techniczne rozróżniają m.in. dylatacje konstrukcyjne, robocze i skurczowe, a opracowania posadzkowe dodatkowo wskazują szczeliny obwodowe wokół stałych elementów konstrukcji.
Dlatego nie ma jednej prawidłowej odpowiedzi:
„dylatacje zawsze trzeba odtworzyć”
ani:
„dylatacje zawsze można przykryć”.
Najpierw trzeba wiedzieć, z jakim rodzajem szczeliny mamy do czynienia.
Szczelina oddzielająca pracujące części konstrukcji to zupełnie inna sytuacja niż nacięcie wykonane w płycie betonowej w celu kontrolowania skurczu.
Wyobraźmy sobie dwie części płyty betonowej, pomiędzy którymi znajduje się pracująca szczelina.
Na całość wykonujemy sztywną, ciągłą warstwę.
Podłoże nadal się porusza.
Nowa warstwa próbuje natomiast połączyć oba fragmenty w jeden element.
Jeżeli ruch podłoża jest większy niż zdolność nowej warstwy do jego przejęcia, naprężenia mogą zostać przeniesione właśnie na nawierzchnię.
Efektem może być:
Dlatego w systemach żywicznych istnieją rozwiązania polegające na odtworzeniu dylatacji w osi istniejącej szczeliny, zamiast wykonania nad nią trwałego sztywnego mostka.
Najważniejsza zasada:
JEŻELI SZCZELINA MA UMOŻLIWIAĆ RUCH KONSTRUKCJI, NOWA NAWIERZCHNIA NIE POWINNA TEGO RUCHU PRZYPADKOWO ZABLOKOWAĆ.
Dotyczy to przede wszystkim dylatacji związanych z rzeczywistą pracą konstrukcji.
W praktyce decyzja wymaga ustalenia:
To znacznie bezpieczniejsze podejście niż zasada:
„wszystkie szczeliny zaszpachlujemy przed wykonaniem posadzki”.
W przypadku systemów modułowych sytuacja może wyglądać inaczej niż przy sztywno związanej z podłożem żywicy lub gresie.
Płytki PVC mogą – zależnie od konkretnego systemu, sposobu montażu, rodzaju szczeliny i jej pracy – tworzyć nawierzchnię, która nie jest na całej powierzchni trwale związana z betonem.
To jednak nie oznacza automatycznie, że każdą dylatację można bez analizy przykryć PVC.
Trzeba sprawdzić między innymi:
Szczególnie niebezpieczne jest klawiszowanie płyt, czyli sytuacja, w której sąsiednie fragmenty posadzki przemieszczają się względem siebie w pionie. Źródła dotyczące napraw dylatacji wskazują eliminację klawiszowania jako odrębny problem techniczny, który może wymagać naprawy niezależnie od samego wypełnienia szczeliny.
Dlatego:
PRZYKRYCIE DYLATACJI NIE JEST TYM SAMYM CO NAPRAWA PROBLEMU KONSTRUKCYJNEGO.
Każda technologia reaguje na pracę podłoża inaczej.
Posadzka żywiczna
Tworzy ciągłą warstwę związaną z podłożem.
Jeżeli znajdująca się pod nią dylatacja musi nadal pracować, sposób jej rozwiązania powinien zostać przewidziany w systemie. W praktyce stosuje się m.in. elastyczne materiały i profile, a w określonych rozwiązaniach dylatację odtwarza się w warstwie żywicznej.
Tutaj również nie można analizować wyłącznie płytki.

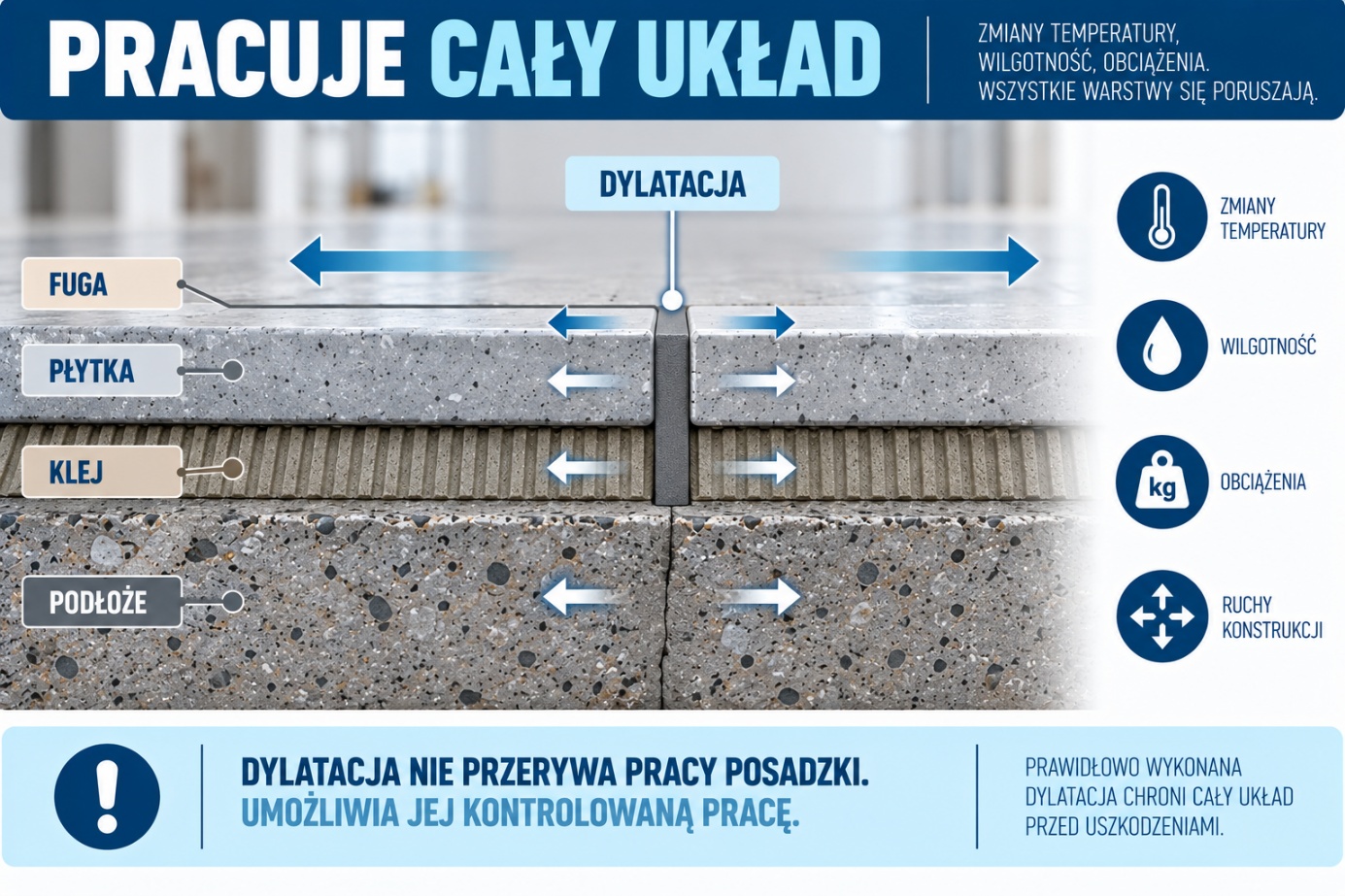

Pracuje cały układ:
Jeżeli podłoże wykonuje ruch, którego cały system nie jest w stanie przejąć, problem może ujawnić się na warstwie wykończeniowej.
Dlatego temat dylatacji będzie jednym z ważnych elementów naszego planowanego osobnego artykułu o gresie w obiektach przemysłowych.
Również tutaj istniejące szczeliny trzeba oceniać przed wykonaniem kolejnej warstwy.
Nowa warstwa mineralna nie powinna być traktowana jako sposób na automatyczne „wymazanie” pracy istniejącej konstrukcji.
8. Dlaczego krawędzie dylatacji się wykruszają?Dylatacja może być wykonana prawidłowo, a mimo to po latach stać się jednym z najbardziej zużytych miejsc posadzki.
Szczególnie w halach magazynowych przez szczelinę wielokrotnie przejeżdżają:
Koło uderza w krawędź szczeliny.
Po tysiącach takich przejazdów może rozpocząć się:
Uszkodzenia krawędzi dylatacji należą do typowych problemów długo eksploatowanych posadzek przemysłowych, szczególnie w miejscach intensywnego ruchu.
To mechanizm samonapędzający się.
Im większy ubytek, tym większe uderzenie koła.
Dlatego niewielka naprawa wykonana odpowiednio wcześnie może być znacznie prostsza niż późniejsza rekonstrukcja całej strefy.
Przed wykonaniem nowej posadzki warto przeprowadzić prostą diagnostykę.
1. Gdzie znajdują się szczeliny?
Najpierw trzeba wykonać ich mapę.
2. Jaki mają charakter?
Czy są to dylatacje konstrukcyjne, obwodowe, skurczowe, robocze czy przypadkowe pęknięcia?
3. Czy szczeliny nadal pracują?
Trzeba ocenić charakter ruchu.
4. W jakim stanie są krawędzie?
Czy beton jest stabilny, czy zaczyna się wykruszać?
5. Czy występuje klawiszowanie?
Jeżeli jedna płyta porusza się pionowo względem drugiej, samo wypełnienie szczeliny może nie rozwiązać problemu.
6. Jaka nawierzchnia ma zostać wykonana?
PVC, żywica, gres i system mineralny inaczej współpracują z istniejącym podłożem.
Dopiero po tej analizie można zdecydować:
Błąd 1: każda szczelina jest traktowana jak pęknięcie
Nie jest.
Najpierw trzeba ustalić jej funkcję.
Błąd 2: wszystkie dylatacje są sztywno wypełniane
Może to ograniczyć możliwość ruchu tam, gdzie konstrukcja nadal go wymaga.
Błąd 3: wykonanie żywicy bez rozwiązania istniejących dylatacji
Jeżeli podłoże nadal pracuje, problem może przenieść się na nową warstwę.
Błąd 4: przykrycie PVC bez sprawdzenia klawiszowania
Elastyczna lub modułowa nawierzchnia nie naprawia automatycznie niestabilnej konstrukcji pod spodem.
Błąd 5: naprawa tylko samej szczeliny przy wykruszonych krawędziach
Najpierw trzeba odtworzyć stabilne krawędzie.
Błąd 6: czekanie, aż dylatacja zostanie całkowicie zniszczona
Uszkodzone dylatacje mogą zwiększać zużycie kół transportowych i prowadzić do dalszej degradacji posadzki.
Czy każdą dylatację trzeba odtworzyć w nowej posadzce?
Nie ma jednej odpowiedzi dla wszystkich rodzajów szczelin. Najpierw trzeba określić rodzaj dylatacji, jej funkcję, zakres ruchu oraz technologię nowej nawierzchni.
Czy można zaszpachlować dylatację żywicą epoksydową?
Nie należy podejmować takiej decyzji bez rozpoznania funkcji szczeliny. Jeżeli dylatacja ma nadal umożliwiać ruch, jej sztywne zamknięcie może być niewłaściwe.
Czy nad dylatacją może pęknąć nowa żywica?
Tak. Jeżeli istniejąca szczelina nadal pracuje, a nowa warstwa utworzy nad nią sztywny mostek, ruch podłoża może zostać przeniesiony na warstwę żywiczną. Dlatego w odpowiednich systemach dylatacje są odwzorowywane i uszczelniane.
Czy płytkami PVC można przykryć dylatację?
W określonych sytuacjach jest to możliwe, ale zależy od rodzaju szczeliny, jej szerokości i ruchu, stanu krawędzi, występowania klawiszowania, rodzaju PVC oraz sposobu montażu. Nie należy przyjmować zasady, że PVC pozwala przykryć każdą dylatację.
Co oznacza klawiszowanie płyt?
To sytuacja, w której sąsiednie fragmenty płyty przemieszczają się względem siebie w pionie. Jest to problem poważniejszy niż sama otwarta szczelina i może wymagać odrębnej naprawy.
Dlaczego dylatacje często niszczą się pod wózkami?
Koła wielokrotnie przejeżdżają przez krawędź szczeliny. Powtarzające się uderzenia mogą powodować jej stopniowe wykruszanie.
Czy uszkodzona dylatacja oznacza konieczność wymiany całej posadzki?
Nie. Zakres naprawy zależy od rodzaju i stopnia uszkodzenia. W wielu przypadkach możliwa jest lokalna naprawa krawędzi i właściwe odtworzenie szczeliny.
