Kiedy wystarczy istniejąca płyta, a kiedy potrzebny jest fundament?
Ciężka maszyna nie stoi tylko na warstwie wykończeniowej. Jej obciążenie musi zostać bezpiecznie przekazane do konstrukcji
Przy ustawianiu nowej maszyny w hali często pierwsze pytanie brzmi:
„Czy posadzka wytrzyma 10, 20 albo 30 ton?”
Sama masa urządzenia nie daje jednak odpowiedzi.
Maszyna może stać na dużej ramie, kilku niewielkich stopach albo zostać zakotwiona do płyty. Może pracować spokojnie albo generować drgania, uderzenia i zmienne obciążenia.
Dlatego trzeba rozdzielić dwie kwestie:
WARSTWA UŻYTKOWA POSADZKI
– odpowiada m.in. za odporność na zużycie, zabrudzenia i warunki eksploatacji,
oraz:
KONSTRUKCJA PRZENOSZĄCA OBCIĄŻENIE MASZYNY
– płyta betonowa, podbudowa, a w określonych przypadkach indywidualny fundament.
Najważniejsze pytanie nie brzmi więc:
„JAKA POSADZKA WYTRZYMA TĘ MASZYNĘ?”
ale:
„W JAKI SPOSÓB MASZYNA PRZEKAZUJE OBCIĄŻENIE NA KONSTRUKCJĘ?”

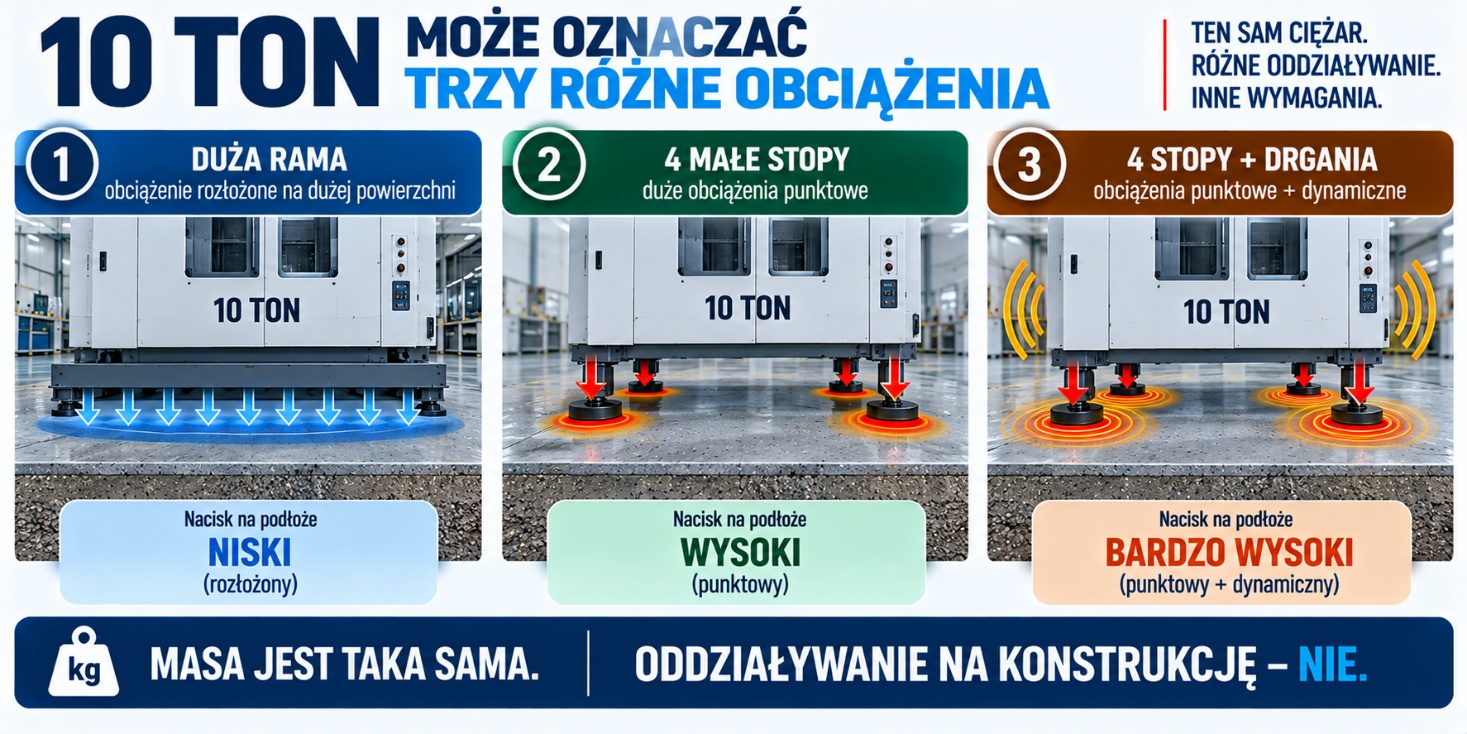

Wyobraźmy sobie trzy urządzenia ważące po 10 ton.
Pierwsze stoi na dużej stalowej ramie.
Drugie przekazuje ciężar przez cztery niewielkie stopy.
Trzecie również stoi na czterech podporach, ale podczas pracy wykonuje tysiące cykli i generuje drgania.
Masa wszystkich urządzeń jest taka sama.
Sposób obciążania podłoża – zupełnie inny.
Dlatego informacja:
„maszyna waży 10 ton”
powinna być dopiero początkiem analizy.
Trzeba dodatkowo ustalić:
Nie można również automatycznie dzielić masy maszyny przez powierzchnię, którą zajmuje.
Maszyna o wymiarach 4 × 2 m nie musi obciążać równomiernie całych 8 m². Większość ciężaru może zostać przekazana przez kilka niewielkich punktów.
W uproszczeniu droga obciążenia wygląda następująco:
MASZYNA
↓
STOPY / RAMA
↓
WARSTWA UŻYTKOWA
↓
PŁYTA BETONOWA
↓
PODBUDOWA
↓
GRUNT
To ważne, ponieważ widoczna nawierzchnia jest tylko jednym z elementów całego układu.
Płytki PVC, żywica, gres czy warstwa mineralna mogą odpowiadać za właściwości użytkowe powierzchni, ale nie zastępują konstrukcji, która ma przenieść ciężar urządzenia.
Przy większych maszynach potrzebne są więc dane producenta dotyczące przede wszystkim reakcji w punktach podparcia, a nie wyłącznie masy całkowitej.
Może się bowiem okazać, że jedna podpora przekazuje znacznie większe obciążenie niż pozostałe.
Wtedy właśnie ten punkt, a nie średnia masa przypadająca na powierzchnię maszyny, może decydować o wymaganiach konstrukcyjnych.
Nie istnieje jedna graniczna masa, poniżej której można powiedzieć:
„ta maszyna na pewno nie potrzebuje fundamentu”.
Istniejąca płyta może być wystarczająca, jeżeli jej konstrukcja umożliwia bezpieczne przeniesienie rzeczywistych obciążeń urządzenia.
Trzeba więc zestawić dwie grupy informacji.
MASZYNA
ISTNIEJĄCA PŁYTA
W nowym obiekcie część tych danych powinna znajdować się w dokumentacji projektowej.
W starszej hali problemem może być brak pełnej informacji o tym, co znajduje się pod widoczną powierzchnią.
Pod żywicą, PVC czy płytkami może znajdować się nie tylko płyta konstrukcyjna, ale również jastrych, warstwa wyrównawcza lub wcześniejsze naprawy.
Dlatego:
WYGLĄD POSADZKI NIE MÓWI, JAKĄ NOŚNOŚĆ MA KONSTRUKCJA POD NIĄ.
Oddzielny fundament może być potrzebny wtedy, gdy standardowa płyta hali nie jest przeznaczona do przenoszenia obciążeń konkretnej maszyny albo urządzenie wymaga szczególnych warunków posadowienia.
Dotyczy to zwłaszcza urządzeń generujących:
Mogą to być m.in. określone prasy, obrabiarki, urządzenia udarowe, maszyny wirujące czy ciężkie elementy linii technologicznych.
Nie oznacza to jednak:
„ciężka maszyna = zawsze osobny fundament”.
Równie błędne byłoby założenie:
„hala ma grubą posadzkę = fundament nigdy nie jest potrzebny”.
Decyzja powinna wynikać z wymagań urządzenia i oceny konstrukcji.
Maszyna stojąca nieruchomo obciąża konstrukcję inaczej niż urządzenie wykonujące tysiące cykli roboczych.
W przypadku urządzeń dynamicznych trzeba uwzględnić nie tylko ciężar, ale również:
Drgania mogą wpływać na stabilność maszyny, dokładność jej pracy oraz inne urządzenia znajdujące się w hali.
Jeżeli maszyna wymaga kotew, powinny one pracować w odpowiednim podłożu konstrukcyjnym.
Żywica, PVC, gres czy cienka warstwa wyrównawcza nie są fundamentem dla kotwy.
Przed wierceniem trzeba również sprawdzić, czy w płycie nie znajdują się przewody, instalacje technologiczne, ogrzewanie lub inne elementy.

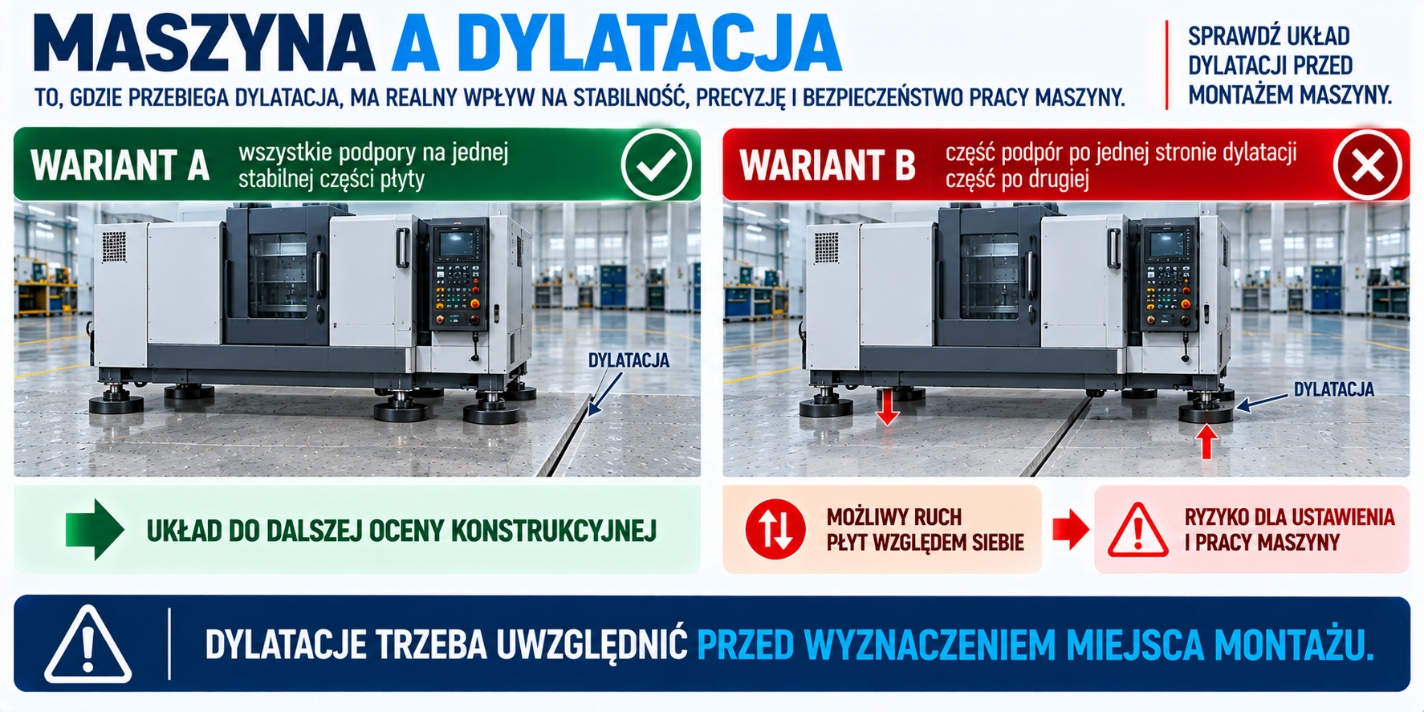

Szczególną uwagę trzeba zwrócić na położenie urządzenia względem dylatacji.
Nie powinno się przypadkowo ustawiać maszyny tak, aby jej podpory znajdowały się po dwóch stronach pracującej szczeliny.
Jeszcze poważniejszym problemem może być klawiszowanie, czyli pionowe przemieszczanie się sąsiednich fragmentów płyty.
Dlatego przed montażem warto nanieść na jeden rzut:
MASZYNĘ + PODPORY + KOTWY + DYLATACJE + PĘKNIĘCIA + INSTALACJE.
Najlepiej zachować właściwą kolejność.
1. Dokumentacja maszyny
→ masa, podpory, reakcje, kotwienie, dynamika pracy.
2. Konstrukcja istniejącej płyty
→ grubość, zbrojenie, podbudowa, stan.
3. Dylatacje i pęknięcia
→ szczególnie w miejscu planowanego ustawienia.
4. Instalacje
→ trzeba wiedzieć, gdzie można bezpiecznie wykonać kotwy.
5. Drgania
→ czy urządzenie wymaga szczególnego sposobu posadowienia?
6. Ocena konstrukcyjna
→ jeżeli wymagają tego parametry urządzenia.
7. Warstwa użytkowa
→ dopiero na końcu wybieramy PVC, żywicę, gres, system mineralny lub inne rozwiązanie.
Ta kolejność pozwala uniknąć sytuacji, w której najpierw wykonuje się nową posadzkę, a później okazuje się, że pod maszynę trzeba wyciąć fragment świeżo wykonanej nawierzchni i wykonać fundament.
„Maszyna waży tylko 10 ton”
Bez informacji o punktach podparcia taka wartość niewiele mówi.
Dobór grubszej nawierzchni zamiast analizy konstrukcji
Grubsza płytka PVC lub powłoka nie zwiększy automatycznie nośności płyty.
Pomijanie drgań
Obciążenie statyczne i dynamiczne to dwa różne przypadki.
Kotwienie bez rozpoznania podłoża
Nie wiadomo wtedy, w jakiej konstrukcji faktycznie pracuje kotwa.
Ustawienie urządzenia przez dylatację
Może prowadzić do problemów wynikających z ruchu fragmentów płyty.
Najpierw remont posadzki, później projekt technologii
Przy planowanej instalacji ciężkiej maszyny kolejność powinna być odwrotna.
Od jakiej masy maszyna wymaga fundamentu?
Nie ma jednej uniwersalnej wartości. Decydują sposób podparcia, obciążenia, dynamika pracy, wymagania producenta i konstrukcja istniejącej płyty.
Czy 10-tonowa maszyna może stać na istniejącej posadzce?
Może, ale sama masa nie pozwala tego potwierdzić. Potrzebne są dane urządzenia oraz informacje o konstrukcji podłoża.
Czy grubsze płytki PVC rozwiążą problem dużego nacisku?
Nie. Warstwa PVC nie zastępuje odpowiednio zaprojektowanej konstrukcji.
Czy maszyna może stać na żywicy?
Tak, jeśli cały układ został właściwie zaprojektowany. Żywica jest warstwą użytkową, natomiast obciążenie musi zostać przeniesione przez odpowiednią konstrukcję.
Czy można ustawić maszynę nad dylatacją?
Nie powinno się podejmować takiej decyzji bez analizy rodzaju dylatacji i sposobu pracy konstrukcji.
Kto powinien potwierdzić nośność istniejącej płyty?
Jeżeli wymagana jest ocena konstrukcyjna, powinien wykonać ją projektant lub konstruktor na podstawie danych urządzenia i rozpoznania istniejącej konstrukcji.
