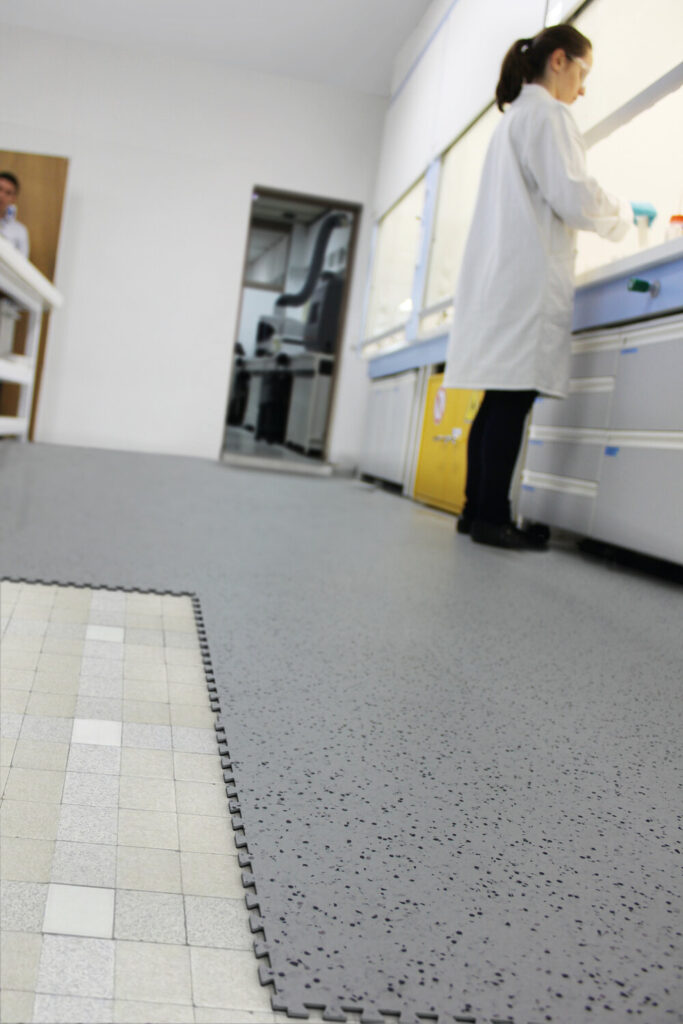

GTI EL5 Connect – przewodzące płytki PVC do stref ESD
GTI EL5 Connect to modułowe płytki PVC do stosowania w laboratoriach, zakładach elektronicznych i innych strefach wymagających kontroli wyładowań elektrostatycznych. Zamek typu „jaskółczy ogon” (dovetail) łączy płytki w stabilną nawierzchnię i umożliwia wymianę pojedynczych elementów. Na obecnej polskiej stronie producenta kolekcja występuje pod nazwą GTI ESD Connect.
Najważniejsze zalety
- Montaż loose lay zgodnie z instrukcją producenta pozwala ograniczyć zakres klejenia oraz prowadzić renowację etapami.
- Warstwa użytkowa 2 mm jest przeznaczona do intensywnej eksploatacji w klasach 34–43.
- Zabezpieczenie Evercare™ ułatwia codzienne czyszczenie i konserwację.
- Różne kolory umożliwiają wydzielanie stref i ciągów komunikacyjnych.
- Przewodząca konstrukcja współpracuje z prawidłowo wykonanym systemem uziemienia podłogi.
Budowa
Wielowarstwowa konstrukcja ma 2 mm warstwę użytkową, wzmocnienie włóknem szklanym oraz warstwy PVC stabilizujące płytkę. Przewodząca warstwa spodnia i przewodzące wykończenie Evercare™ służą do odprowadzania ładunków elektrostatycznych.
Wymiary, masa i jednostka sprzedaży
Produkt sprzedawany jest na sztuki. Jedna płytka ma nominalny wymiar 635 × 635 mm, pokrywa 0,403225 m² i waży nominalnie około 3,726 kg netto. Masa została wyliczona z wartości 9,240 kg/m² podanej w karcie technicznej; nie obejmuje opakowania. Na 1 m² przypada około 2,48 płytki. Przy zamawianiu należy zaokrąglić liczbę sztuk w górę i uwzględnić zapas na docinki.
Dane techniczne
| Producent |
Gerflor |
| Model |
GTI EL5 Connect |
| Grubość całkowita |
6 mm |
| Grubość warstwy użytkowej |
2 mm |
| Wymiar płytki wg karty |
635 × 635 mm |
| Masa powierzchniowa |
9,240 kg/m² (9240 g/m²) |
| Powierzchnia jednej płytki |
0,403225 m² |
| Liczba płytek na 1 m² |
ok. 2,48 szt. |
| Nominalna masa netto płytki — wyliczona |
ok. 3,726 kg, bez opakowania |
| Jednostka sprzedaży |
1 sztuka |
| Norma produktu |
EN ISO 10582 (EN 649) |
| Klasyfikacja użytkowa |
34–43 wg EN ISO 10874 |
| Reakcja na ogień |
Bfl-s1 wg EN 13501-1 |
| Antypoślizgowość |
R9 wg DIN 51130 |
| Zabezpieczenie powierzchni |
Evercare™ |
| Rezystancja elektryczna EN 1081 |
5 × 10⁴ ≤ Rt ≤ 10⁶ Ω |
| Rezystancja wg IEC 61340-4-1 |
≤ 10⁹ Ω |
| Rezystancja wg IEC 61340-4-5 |
≤ 10⁹ Ω |
| Rezystancja wg ANSI/ESD STM 7.1 |
≤ 10⁹ Ω |
| Potencjał elektrostatyczny EN 1815 |
≤ 2 kV (karta wspólna 2024) |
| Potencjał wg IEC 61340-4-5 |
< 100 V z obuwiem ESD typu ABEBA i Uvex |
| Odporność na ścieranie |
≤ 4 mm³ wg EN 660-2 |
| Grupa ścieralności |
P |
| Typ zawartości spoiwa |
I |
| Stabilność wymiarowa |
≤ 0,25% wg EN ISO 23999 |
| Twardość Shore’a D |
≥ 90 wg ISO 868 |
| Próba kółek krzeseł typu W |
Wynik poprawny wg ISO 4918 |
| Przewodność cieplna |
ok. 0,25 W/(m·K) wg ISO 10456 |
| Odporność barw na światło |
≥ 6 wg ISO 105-B02 |
| Odporność chemiczna |
Dobra wg ISO 26987 |
| TVOC po 28 dniach |
< 10 µg/m³ wg ISO 16000-6 |
| Certyfikacja |
FloorScore® |
| Oznakowanie CE |
EN 14041 |
Kolory i faktury
Dostępne w tej ofercie warianty:
- 0350 Light Grey
- 0352 Grey
- 0355 Dark Grey
- 0357 Ice
- 0358 Light Blue
Montaż i użytkowanie
Płytki łączy się zamkami typu dovetail. Podłoże musi być odpowiednio nośne, suche, czyste i równe; istniejącą nawierzchnię trzeba ocenić przed montażem. Montaż loose lay nie oznacza braku przygotowania podłoża ani bezwarunkowego montażu bez kleju. Obciążenia kołowe, nasłonecznienie, temperatura i układ pomieszczenia mogą wymagać dodatkowego mocowania. Dobór do wózków i obciążeń należy sprawdzić w instrukcji montażu. W strefie ESD konieczne jest wykonanie uziemienia i pomiarów odbiorczych całego układu. Parametry materiału nie zastępują oceny gotowej podłogi wraz z obuwiem i instalacją.
Czyszczenie i pielęgnacja
Regularnie usuwać piasek i luźne zabrudzenia. Mycie ręczne lub maszynowe prowadzić zgodnie z instrukcją Gerflor, z użyciem dobranego preparatu i pada. Nie stosować przypadkowych środków ani niepotwierdzonych obciążeń eksploatacyjnych. W strefie ESD stosować środki, które nie pogarszają przewodnictwa podłogi.
